物流园必备的台边式装卸货平台

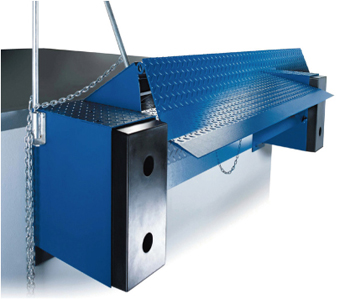

产品介绍:

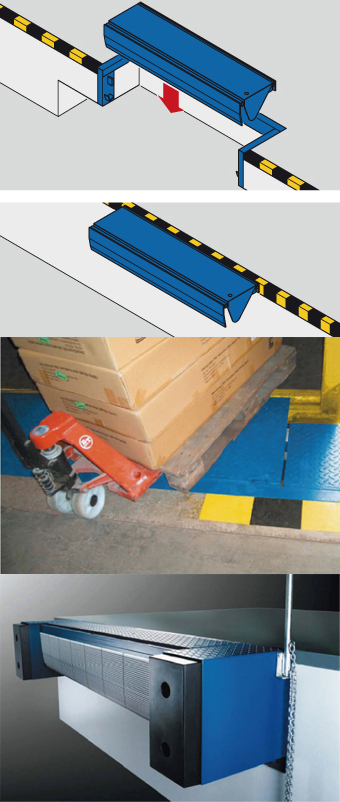

台边式卸货平台安装于卸货码头台边,采用机械式操作方式。主台面和活页小搭板均采用高强度拉伸花纹板台面板。
西朗独有的双弹簧提升系统,确保了操作高效率和平台耐用性。精心设计的工程学结构延长了卸货平台的使用寿命。
台边式卸货平台适用于仓库台面与货车台面高度差较小的情况,也可以用于替代一些老旧过时的、不安全的卸货板。
CE认证的装卸货平台材质 & 表面处理
主要结构件均采用优质高强度花纹钢板及型材紧密焊接制造,台面骨架采用特种”I”型钢做成,使台面受力更加均匀,且减少骨架的扭力,比传统的槽钢增加2倍的承托力,更加坚固耐用。钢结构件经严格的抛丸除锈表面处理。
所有钢结构组件均经过两道底漆,两道面漆,且选用优质聚氨酯面漆,经烘干处理后,漆膜厚度不小于0.08mm,标准面漆选用蓝色RAL5010。
台边式装卸胡平台结构技术性能:
1.平台结构:采用整体平台面结构设计,表面采用高强度拉伸花纹板台面板。面板底部骨架采用西朗独有“I”型钢支撑结构,有效分解力的分布,减少骨架扭力,更加坚固耐用。
2.开放式活页关节结构:由高强度拉伸花纹钢板制成,由一根直径为25-30mm的高强度镀锌连接轴连接。开放式活页关节比传统的管型焊接关节,增加焊位面积达300%,受力面积增加2.5倍以上,使活页小搭扳增加高达4倍的承托力;而且更容易保养。
3.弹簧平衡结构:独有的弹簧平衡结构,具有高强度,高韧性的特点,且操作简便。
4.开放式底座结构:易于坑位的清理和日常维护。
5.独立支腿结构:专利设计的28吨(60,600lbs.)支撑腿结构,可以在卸货的过程中,当卡车突然离开平台卸货区域,支撑腿可以使货物和叉车保持在水平面,最大限度地降低事故的发生,保证了操作人员的安全。
6.装配维修支撑杆:卸货平台带有装配维修支撑杆,以便在设备维护检修或坑位清洗时,支撑住卸货平台,确保平台下操作人员的安全。
7.连接轴:采用2根同心轴,可以有效的减少应力集中而造成轴的变形。
8.低于平台操作:可以实现调节板低于平台的操作,(在不伸展活页小搭扳的情况下),适合满载货物的低底盘货车第一排货物的起卸。
9.浮动调整:当活页小搭扳搭在卡车尾部时,可以垂直偏转,调节范围在100mm(4”)以内。
10.防撞胶:卸货平台前端配备了两块重型防撞胶,型号为B300-250F,250mm x 300mm(10”x 12”)。

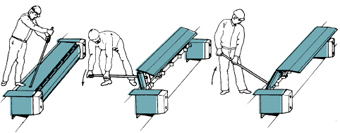

操作说明:
当货车停靠装卸货区域后,解开操作杆固定装置,把操作杆插入台面。
用操作杆向内,向下拉动平台,直到操作杆达到水平位置,此时也是平台最高的位置。
缓慢向上提升操作杆,活页小搭板即自动打开,延伸至卡车尾部。
确认活页小搭板安全搭接后,卸下操作杆,放回操作杆固定装置,卸货平台即可使用。
可选配置:
可以根据客户要求进行设计和生产制造。
可以提供集成的控制系统,配合西朗工业滑升门或快速门,并实现互锁。
侧部可以提供橡胶条和毛刷密封,保证高度调节板的整体密封性能。
可以配置橡胶式防撞块,层叠式防撞块。
卸货平台小搭板标准规格为400mm,可以提供长度为450mm、500mm的非标产品。
